Le module RC dans votre boitier de dérivation 12 plots

Avant FT ne mettait pas de boitier DTI, donc pour trouver votre petite bête à trois ou deux pattes il va falloir un peu plus chercher.

Il peut être dans :

- Votre prise téléphonique principale

- Votre boite de dérivation 12 plots

Où trouver le boitier de dérivation 12 plots ?  Quasiment tout le temps à l'arrivée FT.

Où est l'arrivée FT ? Souvent à côté de votre tableau électrique, où à votre porte d'entrée... Ce qui est sur ce boitier se trouve dans votre domicile.

Si vous n'avez pas de boitier DTI, et que vous avez trouvé un module RC ( condensateur, balise d'essai, mouchard) dans votre boite de dérivation 12 plots, alors vous êtes dans la bonne section pour apprendre comment le retirer sans risque.

Dans cette éxemple le module RC (condensateur...) est un trois pattes mais même procédure avec un deux pattes.

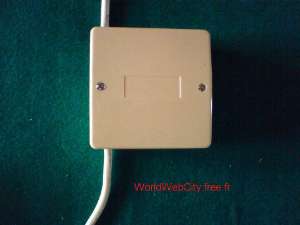

Vous avez trouvé un boitier qui doit ressembler à celui-ci (lui il vient de "leking l'enchanteur" il n'est pas authentique FT) :

Ouvrez le en retirant les visses :

La nous pouvons distinguer un grand désorde dans tout les files qui se mêle et s'entremêle, mais il ne fait pas avoir peur car nous que les files blanc et gris nous intéresent (pour une installation aux normes). Mais aufaite où se cache le module RC ?

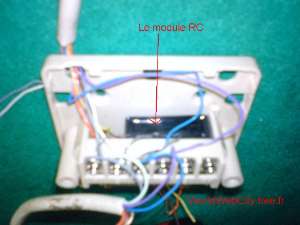

Photo du module RC :

Comment le retirer :

Dans un premier temps nous allons simplifier l'installation dans cette boite 12 plots, comme vous pouvez le savoir pour fair fonctionné le téléphone et l'ADSL il ne vous faut que deux files, dans les installations aux normes se sont les fils gris (borne 1) et blanc (borne 3).

Pour retirer les files (simplifier votre installation) et retirer le module RC, suiver le guide :

Dans un premier temps nous allons desserrer les visses marqué d'un rond rouge (sur la photo du dessous), pour retirer complétement les files qu'y si trouvent, et ensuite resserrer les visses.

Ensuite faite de même avec la borne 5 (le rond bleu) desserrer la visse retirer le fil et une des pâtes du module RC, ensuite resserrer la visse.(photo du dessous).

Ensuite desserrer légèrement les vis des bornes 1 et 3 (rond vert) puis retirer les deux pattes de la balise de test, resserrer les visses en maintenant bien les files gris et blanc dans les bornes. (photo ci-dessous).

 Cliquer pour agrandir

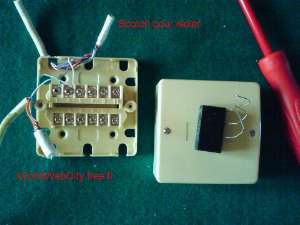

On isole les files qu'on vient de retirer en les torsadants tous ensembles (par câble) et on les isoles avec du scotch (type électricien) (photo ci-dessous). Voici le résultat :

Cliquer pour agrandir

c'est quand même plus claire et propre. Si vous avez 2 prises ou plus vous aurez 3 files sur la borne 1 et 3 (pour 2 prises) et ainsi de suite.

Je vous conseille de débrancher ici les prises non utilisées de votre domicile, car chaque prise branché en plus est une source de parasite supplémentaire ainsi qu'une perte de puissance pour votre ligne (nuisible pour L'ADSL).

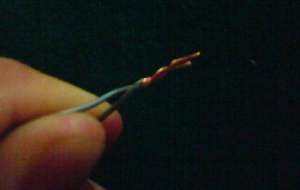

De plus je vous conseille d'entortiller vos files dans les bornes pour une meilleurs liaison.

Comme sur cette photo :

A bientôt sur une nouvelle page du site.
