Voici la seconde et dernière partie de l'acheminement de votre ligne ADSL.

Ici nous allons parler de la boucle locale, c'est à dire de la partie du câblage entre le NRA (le central téléphonique, répartiteur téléphonique) et chez vous, vous allez voire tout les périple que travers une ligne avant d'arriver jusqu'à votre domicile.

Les images que je vais vous présenté sont prises sur le site du gouvernement, (car ils sont vraiment très jolie).

Il y aurat un seul schéma tiré de ma création (il sera griffé de la marque du site).

Je vais commencer par le NRA (répartiteur téléphonique) et les différents mode de dégroupage, partiel et total.

Ensuite je vais vous parler de la boucle locale, car si vous êtes dégroupé total ou en partiel la boucle local est la même.

Donc voici comment sont installés les différents équipements dans un NRA :

- Le trait orange correspond au parcours d'une ligne dégroupé totallement.

- Les traits bleu et verte correspondes au parcours d'une ligne dégroupé partiellement.

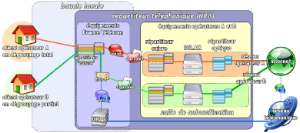

Voici l'image pris sur le site du gouvernement :

Cliquer pour agrandir.

Nous voyons bien à travers ce schéma que les lignes prennent deux chemins différents quand ils arrivent dans le NRA.

Maintenant je vais vous présenter la boucle locale, je vais vous fair un schéma d'une distribution de ligne type après il existe des dérivés de distribution, donc je vous passe un lien qui explique certain dérivé (pourquoi refaire le travaille quand il est déjà fait ?)

Je vais commencer par vous présenter le schéma (la qualitée graphique n'est pas au rendez-vous, vous vous douterez que ces moi qu'il les fait).

Cliquer pour agrandir.

Je ne pense pas que d'autre explication sont nécessaire car tout est dans le schéma.

Je vais vous donnez les définitions des mots étranges que l'on trouve dans le schéma de la boucle locale, vous allez aussi trouver des photos un peu plus bas.

NRA : Noeud de raccordement Abonnés ou aussi appelé central téléphonique ou répartiteur téléphonique, en résumé c'est d'ici que part votre ligne pour aller chez vous. A l'intérieur de ce central on trouve le différents matériels des différents opérateurs.

CABLE DE TRANSPORT : Le nom que FT (France telecom) a donné à ce câble qui relie le NRA au SOUS-REPARTITEUR

S.R.: Signifie SOUS-REPARTITEUR de zone, premier pallier après le NRA, c'est ici que vos ligne sont réparties vers des zones ciblées.

CABLES DE DISTRIBUTIONS : Le nom que FT (France telecom) a donné à ce câble qui relie le SR au PC. Ce câble va vers une zone ciblé d'habitation.

JOINT DE RACCORDEMENT : Boite noire en forme de tube sur le câble de distribution, permet de sectionner le câble en plusieurs morceaux, à l'intérieur les fils de cuivres sont reliés par le biais de scotchlock. On trouve souvent les joints de raccordements dans les campagnes lorsque le câble de distribution est long.

P.C. : Ceci signifie Point de Concentration, c'est le dernier pallier avant chez vous. On trouve souvent des PC de une amorce de 7 ou 14 paires donc de 7 ou 14 clients. En résumé votre ligne est branché dedans avec 6 voisins au minimum.

CABLE D'ENTREE DE POSTE ou CABLE D'ABONNE : Là, il y a un câble par abonné, donc dans chaque câble il y a une ou deux paires, vous pouvez avoir deux paires car FT prévoye que vous pouvez prendre une seconde ligne à votre domicile.

LE PREMIER BOITIER DANS VOTRE DOMICILE OU ARRIVE LA LIGNE FT SIGNIFIE LA FIN DE RESPONSABILITE DE FT DONC APRES CE BOITIER C'EST VOTRE LIGNE DONC SOUS VOTRE RESPONSABILITE.

Vous pouvez aller voire le lien  >> Limite de responsabilité de FT <<

Maintenant comme promis, quelques photos :

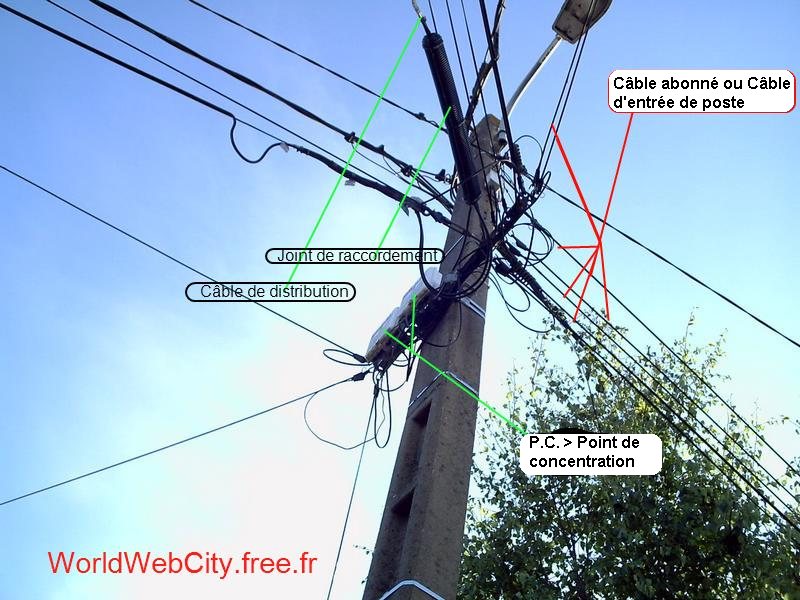

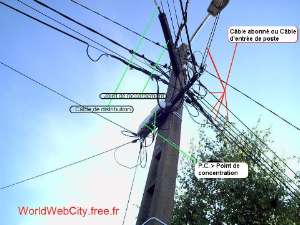

Sur cette photo vous allez distinguer le câble de distribution, le joint de raccordement, le point de concentration et le câble abonné :

Cliquer pour agrandir.

Maintenant des jolies photo de SR.

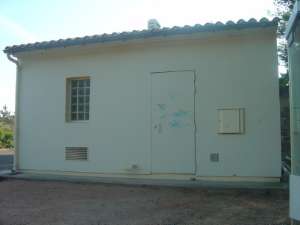

Pour finir une photo d'un NRA et un site qui publie beaucoup de photo de NRA :

Voici le site en question            >>> Cliquer ici  <<<

Si vous voulez d'autre information allez voir ce site :         >>clique<<          ou ce site :    >>clique<<

Si vous ne trouvez pas de réponse envoyer moi votre requète et je vous répondrais sous le meilleur délais possible. Pour m'écrire allez à cette page :                                                >>>cliquez ici<<<
